生產(chǎn)過程中二保焊機(jī) 的導(dǎo)電嘴更換頻繁，表象為：導(dǎo)電嘴出口產(chǎn)生磨損，導(dǎo)致送絲偏轉(zhuǎn)，實(shí)際焊接軌跡偏移，也就是TCP點(diǎn)位置偏移，導(dǎo)致焊偏或焊漏等焊接缺點(diǎn)發(fā)生。

導(dǎo)致磨損的原因

1、 氣體保護(hù)焊機(jī)導(dǎo)電嘴自身失效原因

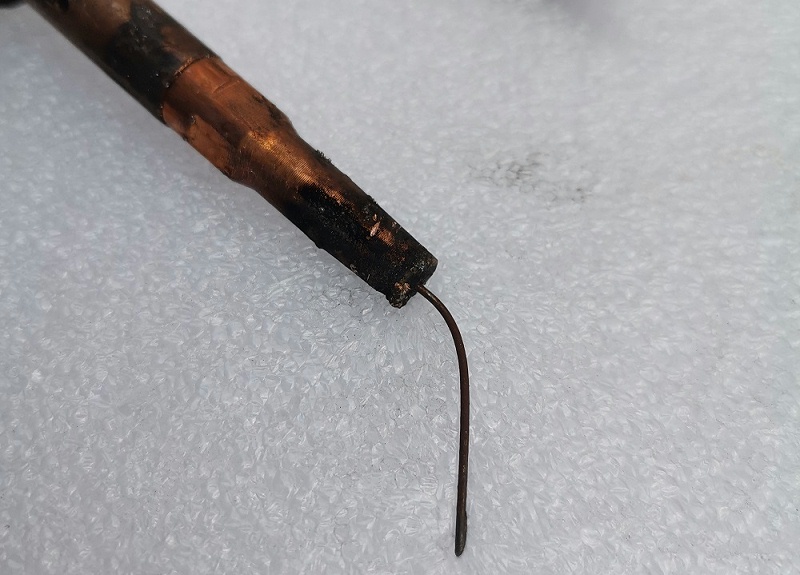

導(dǎo)電嘴本身磨損，源自于因?qū)щ娮觳粩嗌叩臏囟认乱蜻B續(xù)送絲的摩擦而在導(dǎo)電嘴出口產(chǎn)生磨損，在機(jī)器人焊接時，常導(dǎo)致校準(zhǔn)誤差而影響生產(chǎn)效率。

應(yīng)想法降低導(dǎo)電嘴的溫度，包括在導(dǎo)電嘴成分、導(dǎo)電嘴結(jié)構(gòu)加工方面著手，導(dǎo)電嘴的材質(zhì)：黃銅、紫銅、鉻鋯銅等材料，其中黃銅較次、紫銅略好、鉻鋯銅較優(yōu)；甚至在導(dǎo)電嘴中加入陶瓷成分，增加耐磨性。

再次導(dǎo)電嘴加工精度，由于加工設(shè)備的精度問題或其它問題，導(dǎo)電嘴的內(nèi)孔光潔度及同心度還不夠好。

2、 焊絲調(diào)直性及表面光潔度等原因

焊絲往往是桶裝或盤裝的，還帶有毛刺或螺紋，所以有可能影響到焊絲與導(dǎo)電嘴之間的接觸，而在焊接時，導(dǎo)電嘴應(yīng)在穩(wěn)定導(dǎo)電的前提下提供較小的摩擦。

臟焊絲的導(dǎo)電嘴壽命可能僅為使用干凈焊絲的三分之一；

判斷焊絲質(zhì)量，焊絲的退火應(yīng)力去除程度，表現(xiàn)就是調(diào)直性如何，試驗(yàn)就是：在焊槍嘴前部50mm處，焊絲是否能自動打彎，靠前打彎說明焊絲太軟，靠后打彎說明太硬，硬的焊絲對導(dǎo)電嘴很費(fèi)；其次從送絲機(jī)到二保焊槍這段送絲軟管是否打彎，也會造成焊絲有彎度。

3、電弧不穩(wěn)定導(dǎo)致電弧返燒

引起的原因包括引弧不佳、電弧不穩(wěn)、送絲不暢、工件表面清潔程度等，但并不一定影響導(dǎo)電嘴本身的性能，這時的焊接故障大致與焊接電源特性、焊絲質(zhì)量、送絲效果、送絲軟管及導(dǎo)電嘴結(jié)構(gòu)設(shè)計等有關(guān)。

當(dāng)焊絲與導(dǎo)電嘴內(nèi)的導(dǎo)電點(diǎn)常變動時，其壽命也僅為導(dǎo)電點(diǎn)穩(wěn)定時的一半；

4、送絲速度或者熔敷量多少

相對來說，直徑越小的導(dǎo)電嘴使用壽命越短。同樣是300A的電流，1.2和1.6焊絲單位時間的填充（熔化）量基本是一樣的。

1.2的焊絲長度是1.6的兩倍，也就是說，同樣的電流同樣時間內(nèi)，1.2的二保焊槍導(dǎo)電嘴的磨損量幾乎是1.6導(dǎo)電嘴的兩倍。

假設(shè)1.6的和1.2的導(dǎo)電嘴都磨損了0.2mm，這0.2mm是1.6的12.5％，是1.2的16.7％，1.2的焊絲的跳動范圍更大。

改進(jìn)措施

1、 采購鉻鋯銅材質(zhì)的導(dǎo)電嘴，加工精度有保證的大品牌產(chǎn)品。

2、 采用矯直機(jī)構(gòu)將焊絲校直。

3、 導(dǎo)電嘴一定要用鉗子上緊，只用手?jǐn)Q是不行的，電弧不穩(wěn)，而且更費(fèi)導(dǎo)電嘴！

4、 清槍工作站正常，能噴防飛濺硅油。

5、一般用較小電壓，選用近似公式14+0.04*電流，電壓高，損耗大。

6、要經(jīng)常清理或更換送絲軟管。

7、選用質(zhì)量合格的焊絲。

8、工件表面盡可能干凈，減少油污。
